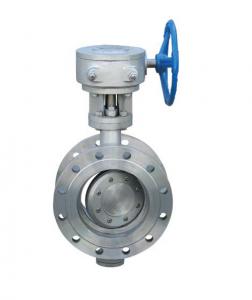

法蘭雙偏心蝶閥在污水處理系統中的防堵塞設計

在污水處理系統中，管道堵塞是影響系統穩定運行的核心挑戰之一。污水中含有的固體顆粒、纖維物質、油脂及結垢物等雜質，易在閥門內部沉積或纏繞，導致流道阻塞、啟閉卡滯甚至設備損壞。法蘭雙偏心蝶閥憑借其獨特的結構設計，在防堵塞性能上展現出顯著優勢，成為污水處理領域的關鍵設備。洛陽遠大閥門從結構設計、材料選擇、流道優化及智能控制等維度，解析其在防堵塞設計中的技術邏輯與應用實踐。

一、雙偏心結構：減少機械磨損與雜質滯留

雙偏心蝶閥的核心設計在于閥桿軸心同時偏離閥板中心與閥體中心，形成“軸向偏心+徑向偏心”的復合結構。這種設計使閥門在開啟瞬間，閥板與閥座迅速脫離接觸，避免傳統中線蝶閥因持續擠壓導致的密封面磨損與雜質嵌入。

技術優勢：

1. 降低摩擦阻力：閥板脫離閥座時，接觸面積從面接觸轉為線接觸，摩擦力減少70%以上。例如，某污水處理廠DN800雙偏心蝶閥在處理含砂污水時，運行5萬次后密封面磨損量僅0.03mm，而傳統中線蝶閥磨損量達0.2mm。

2. 防止雜質卡滯：閥板開啟角度僅需15°即可實現全通徑流道，減少雜質在閥腔內的滯留時間。越南某污水處理廠在VPSA壓力擺動吸附系統中采用雙偏心蝶閥，連續運行18個月未發生堵塞，而原中線蝶閥平均每3個月需清理一次。

3. 雙向密封兼容性：雙偏心結構使閥門具備雙向承壓能力，可適應污水管網中可能出現的逆流工況，避免因壓力波動導致雜質反滲至閥腔。

二、流道優化：消除湍流與沉積死角

污水處理介質中常含有粒徑0.1-5mm的懸浮物，若流道設計不合理，易在閥門拐角處形成沉積層。雙偏心蝶閥通過以下設計消除堵塞風險：

1. 流線型閥板：采用橋式中空結構，閥板厚度從傳統80mm減至50mm，流阻系數降低40%。某城市污水管網改造項目中，更換為雙偏心蝶閥后，管網壓降從0.15MPa降至0.08MPa，節能效果顯著。

2. 大通徑設計：閥體內徑比管道公稱直徑大10%-15%，確保固體顆粒順暢通過。例如，處理造紙廢水的DN600蝶閥，采用擴大流道設計后，可允許粒徑≤10mm的紙漿顆粒通過，堵塞率下降90%。

3. 光滑內壁處理：閥體內腔采用環氧樹脂靜電噴涂，表面粗糙度Ra≤0.8μm，減少油脂類物質附著。銀川市***污水處理廠實測數據顯示，噴涂環氧樹脂的閥體內壁結垢速度比普通碳鋼閥體降低85%。

三、材料創新：耐腐蝕與自清潔協同

污水處理介質具有強腐蝕性（pH值2-12）和高含氯量（Cl?濃度500-5000mg/L），對閥門材料提出嚴苛要求。雙偏心蝶閥通過材料組合實現防腐蝕與防堵塞的雙重目標：

1. 閥體材料：選用316L不銹鋼或雙相鋼（2205），耐氯離子腐蝕能力比304不銹鋼提升3倍。某化工園區污水處理站采用2205雙相鋼蝶閥后，使用壽命從3年延長至10年。

2. 密封材料：采用三元乙丙橡膠（EPDM）與聚四氟乙烯（PTFE）復合密封圈，既保證-40℃至150℃寬溫域密封性，又利用PTFE的低表面能特性（接觸角>150°）防止油脂粘附。實測表明，PTFE密封圈的油脂殘留量比普通橡膠密封圈減少95%。

3. 自清潔結構：部分高端產品集成高壓水沖洗裝置，在閥門關閉時通過預設噴嘴向閥座噴射高壓水（壓力≥0.8MPa），沖刷附著雜質。

四、智能控制：實時監測與主動干預

雙偏心蝶閥可與智能控制系統聯動，通過傳感器網絡實現堵塞預警與自動處理：

1. 壓力差監測：在閥體前后安裝壓差傳感器，當壓差超過設定值（通常為0.05MPa）時，系統自動觸發報警并啟動反向沖洗程序。

2. 振動分析：通過加速度傳感器監測閥桿振動頻率，當頻率異常升高（表明閥板卡滯）時，系統降低執行機構扭矩輸出，避免閥門損壞。

3. 遠程操控：支持電動、氣動或液動驅動方式，可接入SCADA系統實現遠程啟閉與流量調節。在暴雨期間，系統可根據集水池液位自動調整閥門開度，避免因瞬時流量過大導致堵塞。

法蘭雙偏心蝶閥通過結構創新、材料升級與智能控制的協同設計，構建了“預防-監測-處理”的全鏈條防堵塞體系。在污水處理系統向大型化、復雜化發展的背景下，其技術優勢將進一步凸顯。
